描述
Heracles UT1000 使用MELOT TCI 多模組系統進行多點同時的量測，每個模組有獨立的校正報告, 確保各模組之精確度皆達到出廠標準, 並有相同之資料準確度及穩定度。
最多可以同時量測961 個測試點的亮度與色度資料,並進行 Luminance Uniformity、Color Uniformity、Contrast Ratio Uniformity、Luminance Variation and Stability (Uniformity Color Shift…等規格檢查與驗證,因系統採用平行模式, 無論是單一模組或是961 個測試點,量測時間皆小於1 秒,Heracles UT1000 系統除可量測穩定發光形式之各類FPD 產品外, 更可量測使用PWM 趨動模式之各類FPD 光源產品, 搭配Cosine correcting illumination lens, 亦可進行照度應用之量測。
Heracles UT1000 系統搭載CIE (Coefficient Intellectual Extrapolation) system 智慧型推演校正系統,可將模組量測數據與他牌產品如BM-7、BM-5A、SR-3A、SC-777、CS-200、CA-210、CL-200、CS-1000A…等之資料差異進行智慧型快速校正;經CIE 智慧型推演校正後, xy器差可調整至±0.002*, 亮度可調整至±2% 。

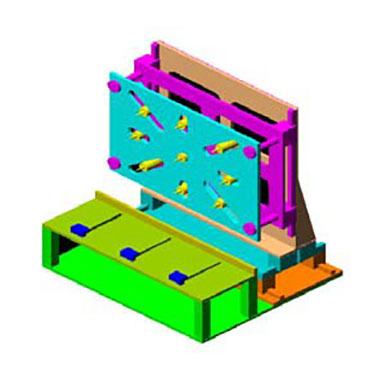

Heracles UT1000 系統可解決您在使用多軸機械式系統量測光學資料時所產生之笨重、昂貴、耗時、佔空間、不穩定性、結構複雜…等問題, 亦可解決您在使用CCD 型光學量測系統時,因為被測物光源配光方向特性與鏡頭光學收差問題所產生之量測誤差、器差…等問題, 自動化程式更可搭配業界常使用之Video Generator, 如ASTRO VG82X、VG84X、VG85X、Quantum Data 802X、88X、Chroma 22XX、23XX…等,自動化進行光學檢測,是一套既方便又省時,價格低廉之系統, 75＂自動治具搭配13 支高精度CMF Module 價格低於NT$120 萬,是您進行光學檢測時最佳的系統選擇。
系統特色
☆ 多點同時量測,大幅降低量測時間,提高生產效率.13 點 < 1 sec
☆ 可搭配各種市面常見之訊號產生器,不須再另外購置設備,降低整體成本
☆ 測試BLU 時,可搭配各種市面常見的可程式電源供應器與多工電表,不須再另外購置設備
☆ 較傳統之機械式量測系統結省時間與空間
☆ 量測項目: xy Y, u’v’Y, Tcp △ uvY, XYZ, λd, CRI
☆ 精確度: xy: ±0.002 Luminance: ±2% (STD A)
☆ CMF Spectral 解析度到2nm
