描述
模擬傳感器用於評估玻璃、紙、箔、液體或氣體的傳輸能力。因此，該模塊發射調製光，並透過線性和選擇性地處理通過集成光電二極管接收到的信號。讓光源的顏色可以適應應用。由於該模塊不使用IR二極管作為光源，而是使用可見光區域的光，因此可以更貼近與“人眼”所能觀察到的材料質量。
接收器二極管具有覆蓋整個可見光區域以及近紅外區域的寬帶靈敏度特徵線。環境光造成的干擾會自動補償。測試對象的測量時間可隨時變動調整，交付範圍包括用於調試和參數設置的舒適直觀的軟體工具。

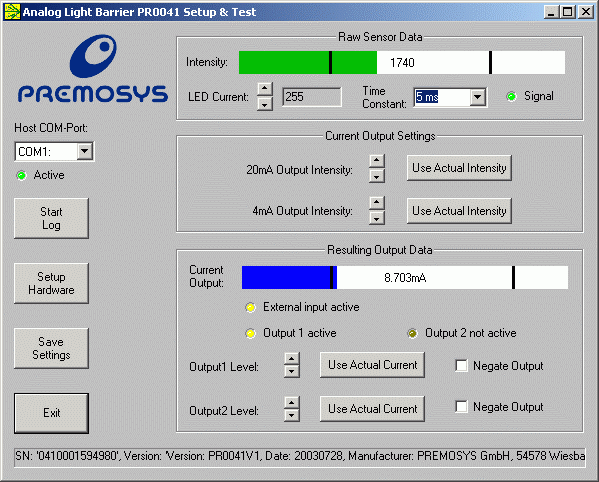

在軟體工具中，持續顯示當前產品信號的輸入狀態。此外，可以導入或導出數據。模擬電流輸出反映了接收光的當前強度。
然而，實施不是直接進行的，而是可以由用戶自由決定（縮放功能）。通過電腦，用戶可以在當前輸出所涉及的可能的 12 位強度範圍內定義一個窗口。
電流輸出也在定義的窗口內線性工作，分辨率為 12 位。
兩個數字輸出都可以單獨參數化，一旦達到用戶規定的開關閾值，它們就會變為活動或非活動狀態。
模塊主要特點：
- 測量各種媒體的傳輸容量。
- 可變接口 I/O 和串行
- 12 位分辨率
- 測量週期可在 5、8、10、13、25、25、55、110、220、450、900ms 和 1,8s 之間調節
全部目的
該模組提供了不同的接口。 第一個接口針對通過數字 I/O 的連接進行了優化。 作為標準，串行接口是作為 RS232C 接口完成的，我們還提供一個 RS485 接口，允許在一個電腦接口上操作多個模組。 串行接口通過 9 針 SUB-D 插頭引出。 使用軟體工具進行調試時至少需要該接口。
此外，還提供了串行接口的詳細說明，闡明了可以使用自己的軟體記錄和評估單純傳感器值的所有命令。
如果用戶需要更高的產品可追溯性，這通常是必要的。
該模組也可以通過串行接口專門操作。
此外，兩個接口可以並行使用。
測試對象與模組的適配是通過光導進行的，光導可以以多種配置交付。
發出的光通過相應的介質（光柵）輻射或被其反射（光掃描儀）。 在這兩種情況下，受介質影響的光被第二個光導感知，將其傳輸到集成接收器光電二極管。
方面：
長度：應用程序。 93mm
廣度：應用程序。 70mm
高度：應用程序。 25mm
重量：應用程序。 200克
電氣連接：
12 – 30VDC，最大 0.2 A。
