描述

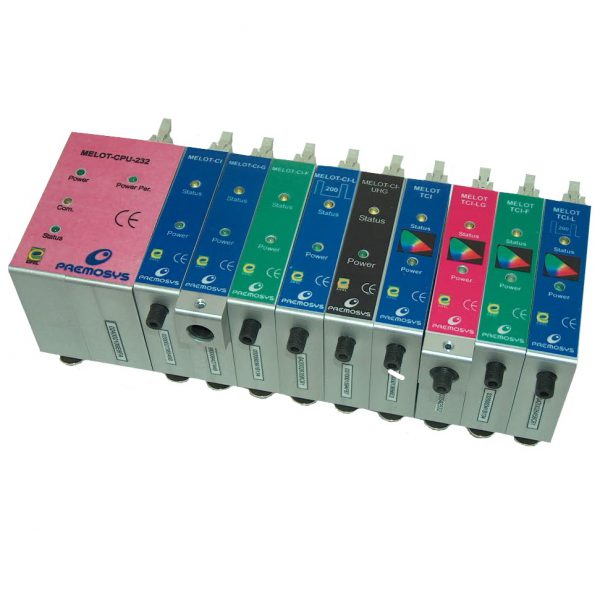

Melot系統是專門為多點的亮度與色度的平行測試所設計的,特別是平面顯示器與LED在可見光的範圍內. Melot是一個模組化的系統,透過CPU與量測模組的搭配可以讓使用者同時測試單個點到961個點. 系統獨特的設計方式也針對了環境光的干擾進行了自動補償的動作. 量測時間一個具有31個量測點的被測物來說只要大約300 ms,大幅降低了量測所需的時間,也提高了多點量測的效率.
系統主要特色：
☆可平行測試FPD與LED的色度與亮度資料
☆可量測x,y,Y 等真實色度值
☆可變的輸出入介面
☆光譜解析度到2nm
☆12 bit的資料解析度
☆6-12 放大倍數
☆可量測波長範圍 450 – 750nm
☆在20-55°C間的溫度補償

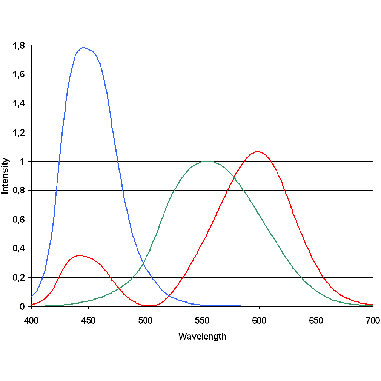

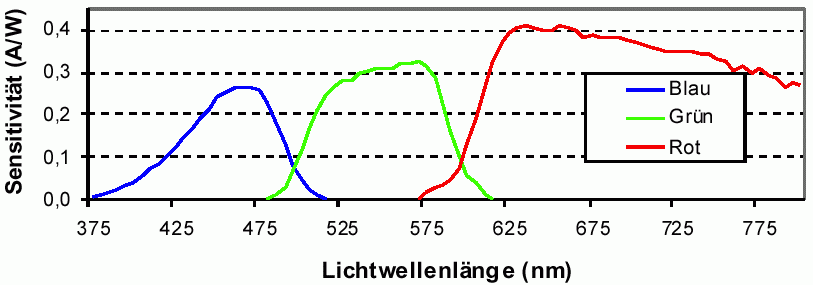

(圖一)表現了Melot 系統中所使用的整合式三區間色彩Sensor所形成的光譜曲線, Sensor 所取得的值透過系統的處理可以被強化並且不受其intensity的影響

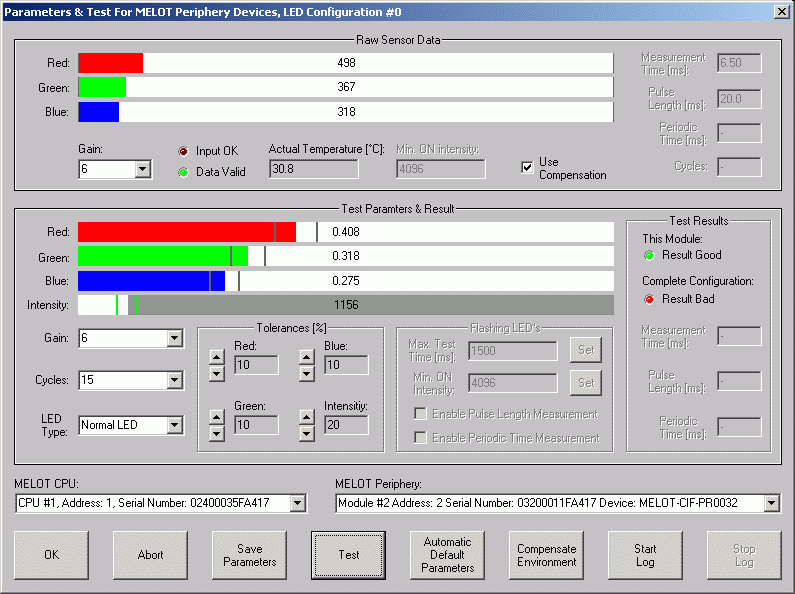

(圖二)此系統可搭配一個簡單系統控制與設定軟體,或是搭配羽澤光電的整合式量測軟體系統以進行量測,資料分析與報表產生的動作. 使用者也可透過這個軟體進行校正檔的更新或是系統軔體更新. 此系統也可提供SDK以供客戶自行進行其適用軟體的開發
(圖三)這個系統提供了兩種不同的介面,第一種是透過數位訊號的輸出/入. 因此,透過一個聯繫的傳輸協定以進行穩定的資料通訊, 同時也監控模組本身與連接線的穩定. 第二種介面是透過RS232的界面來達成. 我們同時也提供RS422的連接方式以接上匯流排. 不同的連接介面都可以透過平行的方式進行資料的擷取
